Jaki gwint w baterii prysznicowej? Odkryj normy i rozmiary 2026

Redakcja 2025-07-28 11:32 / Aktualizacja: 2026-05-26 10:46:40 | Udostępnij:

Standardowe gwinty w baterii prysznicowej G 1/2″ i G 3/4″

Kiedy stajesz sklepem z armaturą, w ręku trzymasz rozkręconą głowicę natryskową, a sprzedawca pyta o rozmiar gwintu pojawia się € ta chwila niepewności. Standardowy gwint w baterii prysznicowej to najczęściej G ½ cala, czyligwint calowy o średnicy nominalnej 20,9 mm po zewnętrznej stronie. To właśnie ten rozmiar dominuje w europejskich instalacjach sanitarnych, zarówno w natryskach Kabinach prysznicowych, jak i wannach zbrojnych.

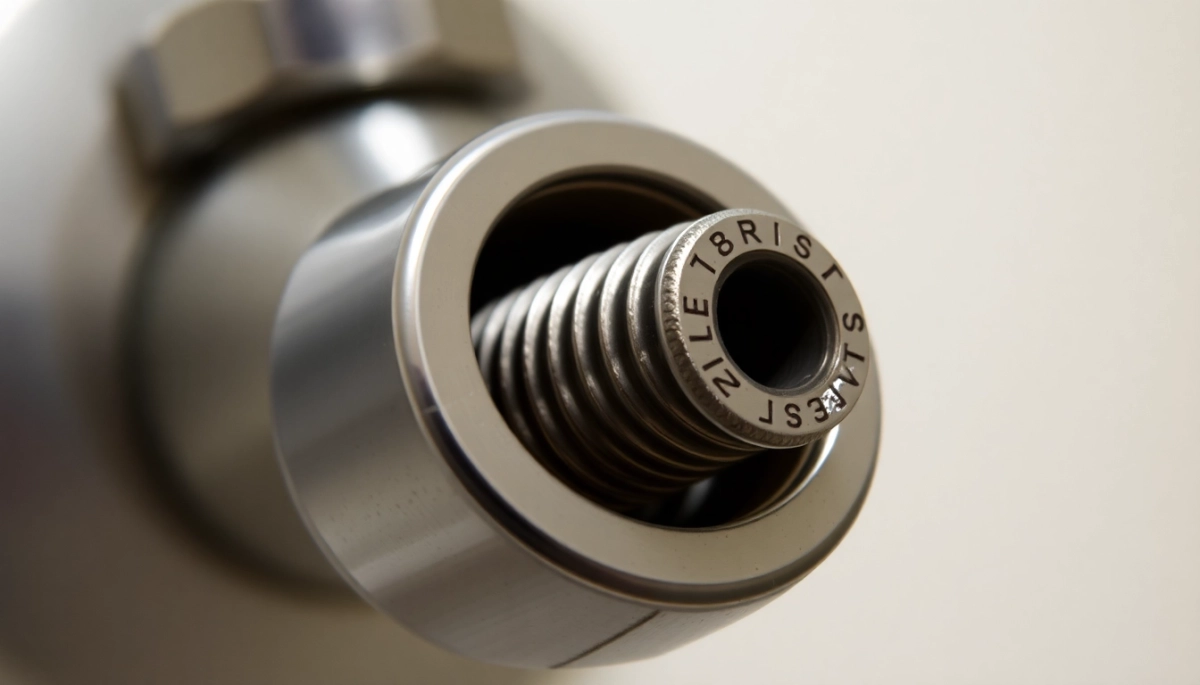

Jaki gwint w baterii prysznicowej

Gwint G ½ cala należy do serii gwintów rurowych równoległych według normy ISO 228, co oznacza, że jego zwoje przebiegają prostopadle do osi przewodu i nie wymagają stożkowego zacisku dla szczelności. Połączenie osiąga szczelność dzięki użyciu uszczelki płaskiej lub taśmy PTFE dociskanej między powierzchniami roboczymi. W praktyce oznacza to, że dokręcenie nakrętki na gwint wystarczy, by zamknąć połączenie bez dodatkowych uszczelnień.

W większych głowicach natryskowych, szczególnie tych montowanych na bateriach wannowych lub w natryskach typu rain shower, spotykasz się z rozmiarem G ¾ cala. Średnica zewnętrzna tego gwintu wynosi około 26,4 mm, co przekłada się na wyższy przepływ wody rzędu 20-25 litrów na minutę przy ciśnieniu 3 barów. Wyższe natężenie przepływu robi różnicę, gdy zależy Ci na intensywnym masażu wodnym lub po prostu chcesz szybciej spłukać szampon.

Gwinty metryczne, takie jak M18 × 1,5, pojawiają się w niektórych bateriach produkowanych w Niemczech i Austrii. W tym przypadku M oznacza średnicę nominalną 18 mm, a 1,5 to skok gwintu w milimetrach. Choć rzadziej spotykany, ten typ gwintu stosuje się w bateriach mieszankowych z automatyczną regulacją temperatury. Wymiana takiego połączenia wymaga dopasowania średnicy i skoku inaczej nakrętka albo nie wchodzi, albo uszkadza gwint.

W tabeli poniżej zestawiono najważniejsze parametry dominujących rozmiarów gwintów w polskich instalacjach:

Typ gwintu Średnica nominalna Skok Zastosowanie
G ½ cala 20,9 mm 14 zwojów/cal (TPI) Węże natryskowe, głowice ręczne
G ¾ cala 26,4 mm 14 zwojów/cal (TPI) Natryski wannowe, duże głowice
M18 × 1,5 18 mm 1,5 mm Baterie metryczne, systemy mieszane
NPT ½ cala 21,2 mm 14 TPI, stożek 1:16 Instalacje amerykańskie, kanadyjskie

Jak rozpoznać gwint? Wskazówki pomiarowe i oznaczenia

Mierzenie gwintu nie wymaga specjalistycznych narzędzi, jeśli masz pod ręką suwmiarkę i choć odrobinę cierpliwości. Pierwszym krokiem jest pomiar średnicy zewnętrznej przyłóż szczęki suwmiarki prostopadle do osi gwintu i odczytaj wartość w milimetrach. Dla gwintu G ½ cala otrzymasz wynik zbliżony do 20,5-21,0 mm, dla G ¾ cala około 26,0-26,5 mm.

Drugim parametrem jest liczba zwojów na cal, w skrócie TPI (threads per inch). Przyłóż miarkę lub linijkę do powierzchni gwintu i policz, ile pełnych zwojów mieści się na długości jednego cala (25,4 mm). Gwint calowy G ma zazwyczaj 14 zwojów na cal, podczas gdy NPT 14 TPI, ale na stożku, co zmienia efektywną średnicę wzdłuż połączenia. Precyzyjny pomiar TPI potwierdza typ gwintu, gdy średnica jest zbliżona.

Oznaczenia techniczne znajdziesz też na korpusie baterii lub w dokumentacji producenta. Gryzeterzy i głowice Natryskowe często mają wytłoczone symbole: „G ½" lub „½"" to właśnie informacja o rozmiarze gwintu przyłączeniowego. Producent określa też kierunek większość baterii ma gwint prawoskrętny, ale w specjalistycznych instalacjach przemysłowych spotkasz wersje lewoskrętne.

Do weryfikacji rodzaju gwintu przydaje się wzorzec gwintowy metalowy grzebień z wycięciami odpowiadającymi różnym profilom. Przyłóż go do gwintu i sprawdź, które wycięcie pasuje najdokładniej. Ta metoda daje pewność tam, gdzie sam pomiar suwmiarką może być mylący z powodu zużycia powierzchni roboczych.

Unikaj szacowania „na oko" gwint G ½ cala wygląda podobnie do NPT ½ cala, ale ich kąty stożka różnią się istotnie. NPT ma stożek 1:16 (ok. 1,79° na stronę), podczas gdy G jest równoległy. Pomylenie tych dwóchstandardów skończy się nieszczelnością lub uszkodzeniem połączenia przy dokręcaniu.

Normy gwintów: EN 10226‑1, ISO 228 i NPT co oznaczają?

Norma EN 10226‑1 (wcześniej DIN 2999, BS 21) definiuje gwinty rurowe stożkowe stosowane w połączeniach wymagających szczelności bez uszczelek. Charakterystyczną cechą tego standardu jest stożek zewnętrzny i/lub wewnętrzny, który przy dokręcaniu wytwarza samouszczelniające się połączenie metaliczne. W praktyce oznacza to, że gwinty EN 10226‑1 samoistnie uszczelniają się przez odkształcenie plastyczne powierzchni roboczych.

Norma ISO 228 opisuje gwinty rurowe równoległe, gdzie zarówno zewnętrzny, jak i wewnętrzny gwint mają stałą średnicę na całej długości. Połączenia ISO 228 wymagają dodatkowej uszczelki najczęściej gumowej podkładki płaskiej, pierścienia O-ring lub taśmy PTFE. Ten standard dominuje w armaturze sanitarnej w Europie Zachodniej i Środkowej, w tym w Polsce.

W krajach anglosaskich obowiązuje norma NPT (National Pipe Thread), opisana w ASME B1.20.1. Gwint NPT ma stożek 1:16 i Angie 60° między bokami zwojów, co różni go od metrycznego kąta 55°. Połączenia NPT stosują taśmę PTFE lub związki uszczelniające na bazie poliolefin, ponieważ ich szczelność zależy od deformacji powierzchni i wypełnienia szczelin między zwojami.

Dla instalatora najważniejsze jest rozróżnienie, kiedy stosować normę stożkową, a kiedy równoległą. EN 10226‑1 sprawdza się w połączeniach, gdzie nie ma miejsca na dodatkową uszczelkę na przykład w przyłączach podtynkowych baterii prysznicowych, gdzie głębokość zabudowy jest ograniczona. ISO 228 natomiast preferujesz tam, gdzie masz dostęp do powierzchni czołowej i łatwo umieścisz podkładkę.

Tabela porównuje kluczowe parametry trzech głównych norm gwintowych:

Norma Kształt Kąt boku gwintu S szczelność Typowe zastosowanie
EN 10226‑1 (ISO 7/1) Stożkowy zewnętrzny i/lub wewnętrzny 55° Samouszczelniające się, metaliczne Instalacje gazowe, połączenia podtynkowe
ISO 228 Równoległy 55° Wymaga uszczelki dodatkowej Armatura sanitarna, przyłącza natryskowe
NPT (ASME B1.20.1) Stożkowy 60° Samouszczelniające się z uszczelniaczem Instalacje amerykańskie, przemysłowe

Montaż i uszczelnianie gwintów prysznicowych praktyczne porady

Przed dokręceniem połączenia natryskowego nałóż 2-3 warstwy taśmy PTFE na gwint zewnętrzny, rozciągając ją w kierunku przeciwnym do zwojów. Taśma teflonowa wypełnia mikroszczeliny między zwojami i redukuje tarcie, co zapobiega zerwaniu gwintu przy dokręcaniu. Jednocześnie tworzy elastyczną warstwę kompensującą minimalne nierówności powierzchni powstałe w wyniku produkcji lub zużycia.

Moment dokręcania ma znaczenie krytyczne. Dla połączeń mosiężnych z gwintem G ½ cala rekomendowany zakres wynosi 10-15 Nm. Zbyt słabe dokręcenie skutkuje nieszczelnością, zbyt mocne odkształceniem gwintu lub pęknięciem korpusu. Posługując się kluczem nastawczym, ustaw moment obrotowy na wartości 12 Nm, jeśli masz możliwość regulacji.

Przy gwintach stożkowych EN 10226‑1 stosujemy pasty uszczelniające zamiast taśmy PTFE, ponieważ stożek wymaga równomiernego rozprowadzenia środka na całej powierzchni roboczej. Pasta zawiera drobne cząsteczki wypełniające, które aktywują się pod wpływem ciśnienia wody i utwardzają połączenie. Nakładasz ją palcem cienką warstwą na oba gwinty, a następnie dokręcasz z wyczuwalnym oporem.

Najczęstsze błędy przy montażu? Zły dobór uszczelki, na przykład podkładka płaska zamiast O-ringa w baterii wymagającej uszczelki pierścieniowej. Mylenie kierunku gwintu, co przy prawoskrętnym standardzie powoduje wkręcanie się na opór i uszkodzenia zwojów. Przekroczenie momentu obrotowego powyżej 20 Nm prowadzi do trwałego odkształcenia gwintu i konieczności wymiany całego elementu.

Po zakończeniu montażu odkręć dopływ wody i obserwuj połączenie przez 2-3 minuty. Wilgotne ślady wokół gwintu to sygnał, że uszczelnienie nie zadziałało prawidłowo. Jeśli pojawia się kropelkowanie, dokręć delikatnie o ćwierć obrotu; nie więcej, bo ryzykujesz zerwaniem gwintu.

Połączenia podtynkowe, czyli te montowane przed wykończeniem ściany, wymagają szczególnej staranności. Wszystkie połączenia przeprowadź przed tynkowaniem, a po ustabilizowaniu ciśnienia sprawdź szczelność przy odsłoniętej instalacji. Późniejszy dostęp do przeciekającego przyłącza podtynkowego oznacza rozbiórkę płytek i kucia ściany.

Zachęcam do odwiedzenia strony https://nowe-fasady.pl, gdzie znajdziesz szczegółowe informacje o remontach i adaptacji łazienek, które ułatwią Ci zaplanowanie prac hydraulicznych od podszewki.

Pytania i odpowiedzi dotyczące gwintów w bateriach prysznicowych

Jaki jest standardowy gwint w baterii prysznicowej?

Standardowy gwint w baterii prysznicowej to najczęściej G ½ cala, czyli gwint calowy o średnicy nominalnej 20,9 mm po zewnętrznej stronie. To właśnie ten rozmiar dominuje w europejskich instalacjach sanitarnych, zarówno w natryskach, jak i wannach zbrojonych. Gwint G ½ cala należy do serii gwintów rurowych równoległych według normy ISO 228, co oznacza, że jego zwoje przebiegają prostopadle do osi przewodu i nie wymagają stożkowego zacisku dla szczelności.

Jak rozpoznać rozmiar gwintu w baterii prysznicowej?

Mierzenie gwintu nie wymaga specjalistycznych narzędzi. Pierwszym krokiem jest pomiar średnicy zewnętrznej za pomocą suwmiarki przyłóż szczęki prostopadle do osi gwintu. Dla gwintu G ½ cala otrzymasz wynik zbliżony do 20,5-21,0 mm, a dla G ¾ cala około 26,0-26,5 mm. Drugim parametrem jest liczba zwojów na cal (TPI). Gwint calowy G ma zazwyczaj 14 zwojów na cal. Dodatkowo możesz sprawdzić oznaczenia techniczne na korpusie baterii lub użyć wzorca gwintowego do weryfikacji.

Jakie są główne normy gwintów stosowane w instalacjach prysznicowych?

W instalacjach prysznicowych stosuje się trzy główne normy: EN 10226‑1 (gwinty rurowe stożkowe, samouszczelniające się), ISO 228 (gwinty rurowe równoległe, wymagające dodatkowej uszczelki) oraz NPT (standard amerykański z stożkiem 1:16). Norma ISO 228 dominuje w europejskiej armaturze sanitarnej, w tym w Polsce. Gwinty EN 10226‑1 sprawdzają się w połączeniach podtynkowych, gdzie nie ma miejsca na dodatkową uszczelkę.

Jak prawidłowo uszczelnić gwint prysznicowy?

Przed dokręceniem połączenia natryskowego nałóż 2-3 warstwy taśmy PTFE na gwint zewnętrzny, rozciągając ją w kierunku przeciwnym do zwojów. Taśma teflonowa wypełnia mikroszczeliny i redukuje tarcie. Moment dokręcania dla połączeń mosiężnych z gwintem G ½ cala powinien wynosić 10-15 Nm. Przy gwintach stożkowych EN 10226‑1 stosuj pasty uszczelniające zamiast taśmy PTFE. Po montażu sprawdź szczelność, obserwując połączenie przez 2-3 minuty.

Jaka jest różnica między gwintem G ½ cala a NPT ½ cala?

Gwint G ½ cala jest równoległy (średnica stała na całej długości), natomiast NPT ½ cala ma stożek 1:16. Różnią się też kątem boku gwintu NPT ma 60°, podczas gdy G ma 55°. Gwint G wymaga dodatkowej uszczelki (podkładka, O-ring lub taśma PTFE), a NPT uszczelnia się samoczynnie przez deformację powierzchni. Pomylenie tych dwóch standardów skończy się nieszczelnością lub uszkodzeniem połączenia.

Jakie są najczęstsze błędy przy montażu gwintów prysznicowych?

Najczęstsze błędy to: zły dobór uszczelki (np. podkładka płaska zamiast O-ringa), mylenie kierunku gwintu przy prawoskrętnym standardzie, przekroczenie momentu obrotowego powyżej 20 Nm (prowadzi do trwałego odkształcenia gwintu) oraz szacowanie rozmiaru „na oko" bez pomiaru suwmiarką. Zbyt słabe dokręcenie skutkuje nieszczelnością, zbyt mocne odkształceniem gwintu lub pęknięciem korpusu. Przy połączeniach podtynkowych wszystkie połączenia należy wykonać przed tynkowaniem i sprawdzić szczelność przy odsłoniętej instalacji.
